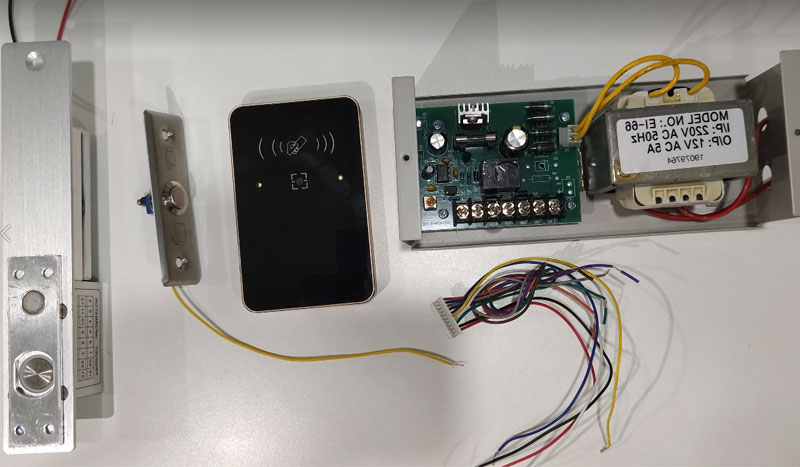

二維碼門禁一體機使用門禁專用電源的接線方法，以下是我們使用到的器材：二維碼一體機、門禁專用電源、電插鎖、出門按鈕、端子線。注意：所有接線不允許帶電操作，先斷電。部分設備線序及顏色與本視頻中的可能不符，以我們設備絲印貼紙為準。

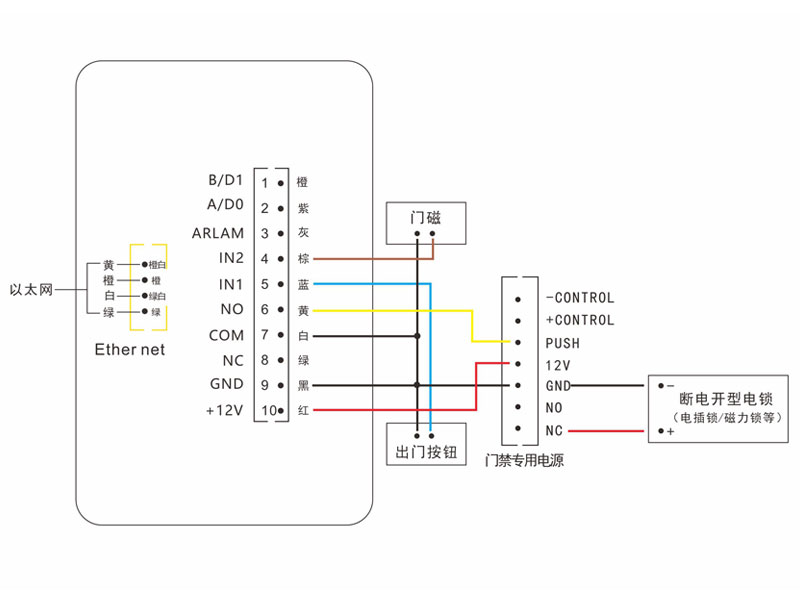

      第一步：先接設備電源，將門禁設備10P(或8P)端子線的電源正級(紅線)接到電源箱的12V，電源負極(黑線)接到電源箱的GND。

      第二步：接開鎖信號，將門禁設備端子線的繼電器公共端COM(白線)接到電源箱的GND，也就是說將COM與GND短接；繼電器常開NO(黃線)接到電源箱的PUSH，若電源箱有兩個PUSH，則接到第一個PUSH，標識為PUSH1或PUSH2。

      第三步：接電鎖，電插鎖與磁力鎖線接都相同，電鎖的紅色線接到電源箱的NC，電鎖的黑色線接到電源箱的GND。若電鎖無紅黑線則不區分正負極。

      第四步：接出門按鈕，將門禁設備的出門按鈕IN1(藍線)，接到出門按鈕一端，出門按鈕另一端，用一根單獨的線接到GND。出門按鈕還有另一種接法：按鈕端的線，不接掃碼門禁設備，直接接到門禁電源的PUSH，另一端還是GND，此種接法的優勢是：門禁設備拆卸后，使用按鈕還能開門。出門按鈕的接線，不區分正負極。

      注意：門禁設備端子線，其它不使用的線，逐根用電工膠布包好。現在通電進行測試，門禁設備10P(或8P)端子線插入設備，上電后，設備正常啟動，按按鈕能開門。

      第五步：接網絡，若門禁設備不需要網絡則忽略這一步。將門禁設備四芯端子線按如圖所示接好，端子插入設備。網絡也使用RJ45頭，但一般正式施工時不建議使用RJ45轉換頭，且網線不超過30米。
