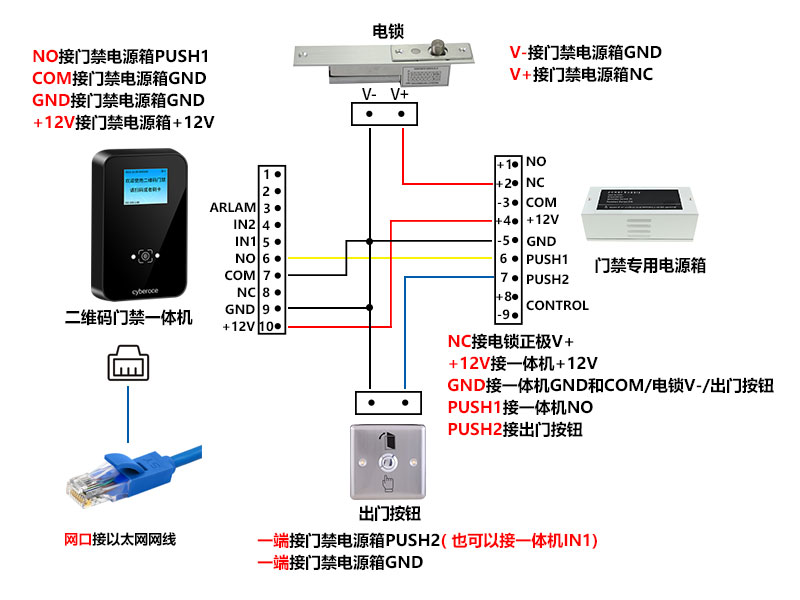

二維碼門禁一體機接線安裝教程
二維碼門禁一體機
NO接門禁電源箱PUSH1
COM接門禁電源箱GND
GND接門禁電源箱GND
+12V接門禁電源箱+12V
門禁電源箱
NC接電鎖正極V+
+12V接一體機+12V
GND接一體機GND和COM/電鎖V-/出門按鈕
PUSH1接一體機NO
PUSH2接出門按鈕
電鎖
V-接門禁電源箱GND
V+接門禁電源箱NC
出門按鈕
一端接門禁電源箱PUSH2( 也可以接一體機IN1)
一端接門禁電源箱GND
網口
接RJ45水晶頭網口（可以直連WIFI或者使用4G物聯卡）
